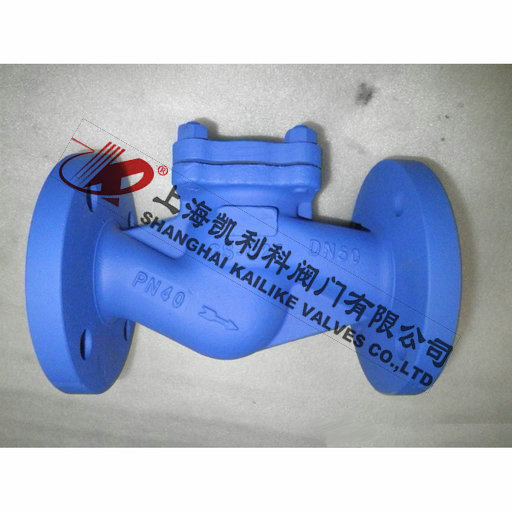

產品名稱：	德標法蘭止回閥	產品型號：	H41H、H41W
公稱通徑：	DN15～DN300	結構形式：	升降式
公稱壓力：	PN16～PN25～PN40	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

H41H、H41W德標法蘭止回閥廣泛適用于公稱壓力PN16-PN40，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。

結構特點

1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

引用標準

設計和制造標準按照:	DIN3356、EN 13709;
結構長度按照:	DIN3202、EN 558-1;
法蘭連接尺寸按照:	DIN2543-2545、EN 1092-1;
檢驗和測試按照:	DIN3230、EN 12266;

主要技術參數

壓力等級		常溫試驗壓力 （Mpa)
		殼體	密封	低氣壓密封
公稱壓力 (Mpa)	1.6	2.4	1.76	0.6
	2.5	3.75	2.75	0.6
	4.0	6.0	4.4	0.6
適用溫度		-29~425℃
適用介質		水、蒸汽、熱油、油品等。

主要零件材質

序號NO.	名稱	材質
1	閥體	GS-C25、CF8、CF3
2	閥瓣	2CR13、F304、F316
3	金屬墊片	石棉+不銹鋼
4	閥蓋	GS-C25、CF8、CF3
5	六角螺母	ASTMA1932H、A193-8、A193-8M
6	雙頭螺栓	ASTMA193B7、A193-B8、A193-B8M

外形結構圖



主要外形尺寸PN16

口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量	2.4	3.0	3.8	5.7	7.4	10.3	15.2	20.4	31	49	69	132	198	278

主要外形尺寸PN25

口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量	2.4	3.0	3.8	6	8	11	16	21	32	51	70	136	318	330

主要外形尺寸PN40

口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量	2.4	3.0	3.8	7.1	10.4	12.7	22.5	28	40	64	90	170	240	370

聲明：【H41H,H41W德標法蘭止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H41H,H41W德標法蘭止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
